2011 年，筆者首次在北京機床展上目睹奧林巴斯展示的工業相控陣超聲檢測設備，當時初涉無損檢測行業的我，為其成像功能所震撼。然而，當我了解到其昂貴的價格，并發現相控陣儀器在焊接檢測中無法做到像在試塊上那樣獲取清晰的缺陷圖像時，我認為相控陣檢測或許只是一個概念，甚至是一個噱頭，至少在民用領域如此。
當時，A型數字超聲波探傷設備尚未全面普及，智能手機仍備受質疑，電動汽車還被視為富人的玩具。時至今日，13 年過去，工業相控陣檢測早已不再是一個概念，隨著硬件和軟件的不斷發展，以及行業對檢測要求的日益提升，工業相控陣檢測的應用將越來越廣泛。
我們將推出工業相控陣超聲檢測專題系列，助力大家深入了解這一領域，敬請關注！
相控陣超聲檢測發展簡史及現狀History and Current Status of Phased Array Ultrasonic Testing
相控陣超聲技術是借鑒相控陣雷達技術的原理而發展起來的，相控陣雷達天線是由許多輻射單元排成陣列組成,通過控制陣列天線中各個單元上電流的幅度和相位,得到所需要的方向圖和波束指向,或者在一定的空間范圍內合成靈活快速的聚焦掃描的雷達波束。
相控陣超聲技術初期主要應用于醫學領域，有關研究從上世紀50年代末60年代初開始，至80年代中期，醫學領域相控陣技術進入實用階段，主要是對人體組織進行成像（俗稱B超），另外，還可配套大功率超聲儀器，利用其可控聚焦特性使人體內目標組織局部升溫熱療，并減少非目標組織的功率吸收。時至今日，醫學相控陣超聲技術在研發和應用上仍然領先于工業相控陣技術。醫學相控陣歷史上有過多次重大改進，包括使用軟件程序進行探頭優化設計、波速預測計算、精確的波束位置計算、超高分辨率成像，以及用脈沖多普勒法進行流體流動速度評估等。
工業領域的超聲技術應用比醫學領域復雜得多，主要有以下原因：
90年代后期，隨著微電子技術、計算機等高新技術的飛速發展，促成了集相控陣信號產生、數據處理、顯示和分析等功能于一臺體積不大的電池驅動型便攜式相控陣儀器上實現，同時工業相控陣探頭設計和制造技術進一步完善，在歐美等國家，相控陣超聲逐步開始應用于石油天然氣長輸管線焊縫檢測、海洋平臺結構環焊縫檢測及核電站檢測等領域。2000年以后，工業相控陣技術應用的檢測對象和應用領域越來越多。
國內在相控陣超聲檢測理論、相關技術及應用方面的研究相對滯后，始于2000年初，但近年來發展很快。

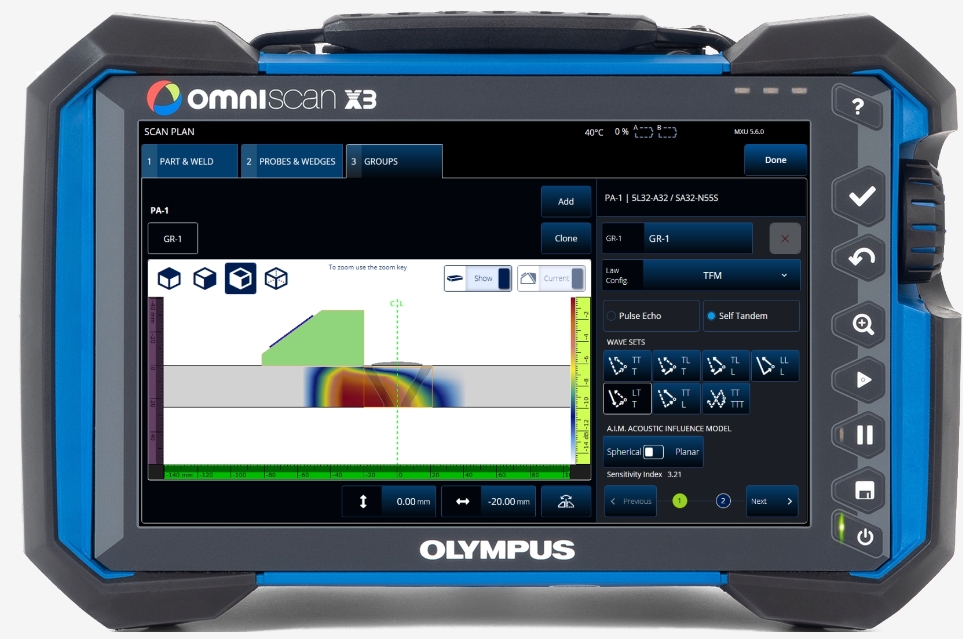

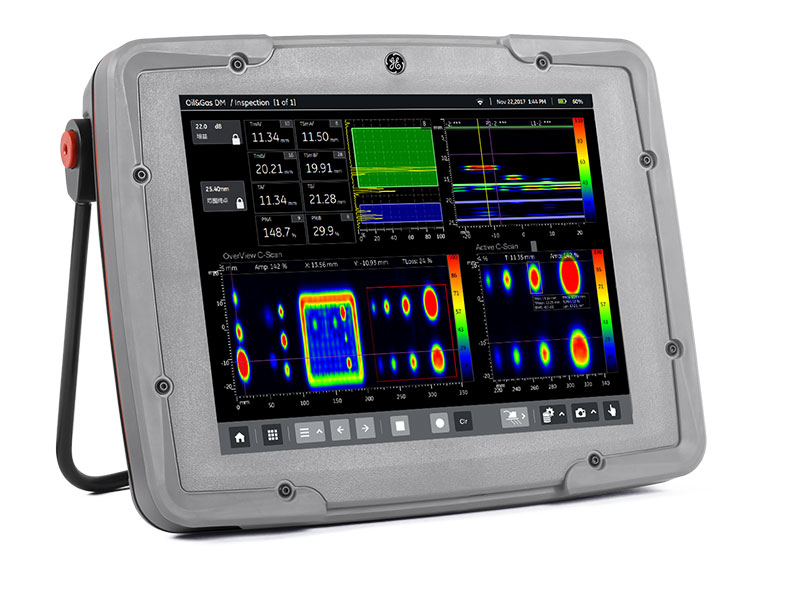

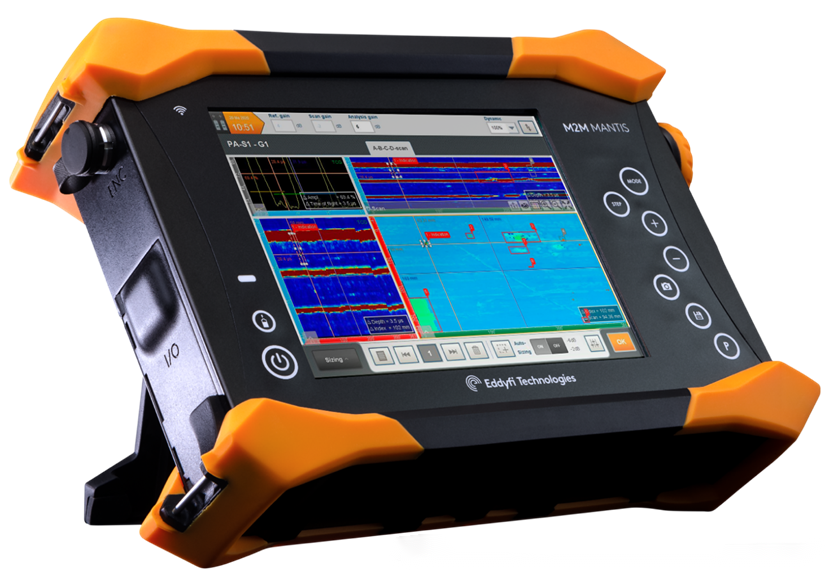

?2001年，西氣東輸天然氣管道建設過程中引進國外全自動超聲檢測（AUT）設備進行了多通道分區檢測，嚴格意義上屬于采用相控陣設備進行多通道分區的A+B型脈沖反射法超聲檢測和TOFD檢測，中石油同時配套制訂了SY/T0327-2003《石油天然氣鋼質管道對接環焊縫全自動超聲波檢測》標準，后于2009年制訂了適用于在役管道的檢測標準SY/T6755-2009《在役油氣管道對接接頭相控陣超聲及多探頭檢測》。2002年，安徽理工大學研究了檢測管道焊縫的相控陣超聲儀器。2003年，清華大學設計實現了16通道相控陣超聲檢測實驗系統，研究了數字波形相位延時的原理和實現方法，達到了較高的發射延時分辨率。2005年，大連理工大學研究了相控陣超聲精確延時控制技術．完成了通道控制方案的設計。應用研究方面，2007年，中國特種設備檢測研究院在新疆獨山子石化1000萬噸/年煉油及120萬噸/年乙烯改擴建工程開展了將相控陣超聲應用于承壓設備焊接接頭；2009年，西南交通大學開展了將相控陣超聲技術應用于車輪輪輞探傷；2010年，北京航空材料研究所開展了將相控陣超聲技術應用于航空復合材料制品。相控陣檢測應用標準方面，航天一院制訂了QJ20045-2011《鋁合金攪拌摩擦焊相控陣超聲檢測方法》，2013年中國特檢院制訂了Q/CSEI01-《鋼制承壓設備焊接接頭相控陣超聲檢測》；2017年安徽電建一公司制訂了DL/T1718-2017《火力發電廠焊接接頭相控陣超聲檢測技術規程》；2021年NB/T47013.15《承壓設備無損檢測相控陣超聲檢測》發布。在工業相控陣超聲檢測儀器研制方面，國外起步較早：1992年美國通用電氣公司（GE）研制出數字式相控陣超聲實時成像系統，實現完全可編程的數字式聲束形成；1994年，英國科學家Hatfield研制了可手持式操作的高集成度相控陣超聲系統；1998年，法國原子能委員會（CEA）研制了自適應聚焦超聲成像系統（FAUST系統），實現了更靈活、適應性更強的檢測；2000年，柔性相控陣探頭于法國研制成功，可用于不規則表面零件的檢測；2001年,加拿大R/DTECH公司研制出相控陣超聲管道檢測系統；2005年，GE與德國聯邦材料試驗研究所（BAM）、德國鐵路（DB）聯合研發用于檢測火車輪軸關鍵部位橫向裂紋的相控陣超聲系統。目前，國外具有成熟的商業化小型便攜式相控陣超聲檢測儀產品的公司有Olympus、ISONIC、GE、ZETEC、M2M、SONATEST等公司。
國內儀器研制方面起步較晚，系統開展工業相控陣檢測儀器的研制始于21世紀初：

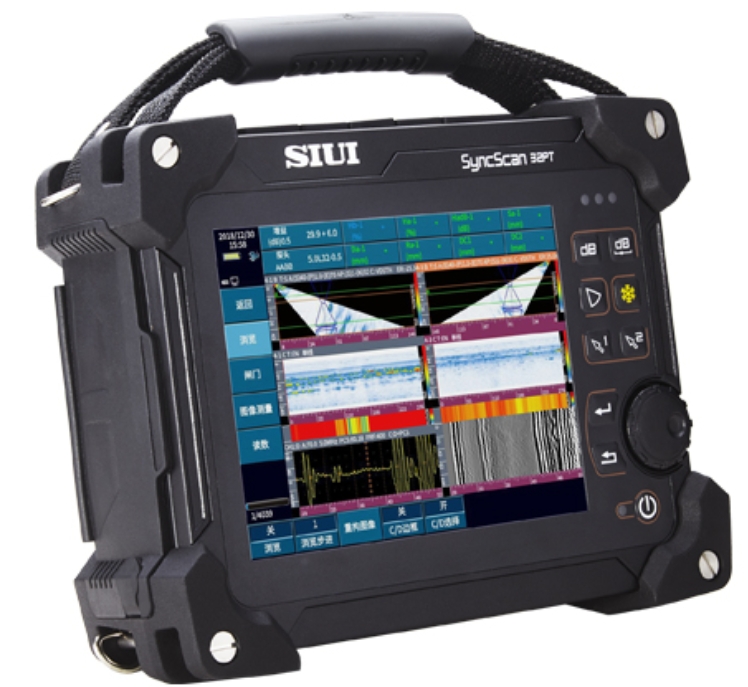

2010年前后，汕頭超聲研究所和廣州多浦樂公司先后推出第一代商業化小型便攜式相控陣超聲檢測儀產品，2008年至2009年，多浦樂公司和汕頭超聲研究所先后設計制造出實用化的相控陣探頭，目前國內具有成熟的商業化小型便攜式相控陣超聲檢測儀產品的公司還有汕頭超聲電子、武漢中科、深圳神視和南通友聯，國內相控陣產品正在迎頭趕上，小型便攜機的技術水平已經接近國際先進水平甚至部分性能指標已經超出國外同類產品。
